汽车线缆的气密性检测及视频

   汽车线缆是汽车的重要组成部分，承载着汽车动力与信号的传输。汽车线束主要由三部分组成，分别为线缆、包裹材料以及连接器（端子）。通常是利用塑压绝缘体或者外加金属壳体等，以线束捆扎包胶的形成连接电路的组件。因此。线缆的包胶工艺十分重要，一旦超过合格的泄漏范围后果不堪设想。

   迈瑟夫针对线缆的检测要求，推荐使用MSF-F115差压气密性检测仪。利用正负压检测原理和三工位抱夹工装，同时对线束进行气密性检测，区分出合格品及不良品，并显示具体的泄漏值数据。

   针对汽车线束，迈瑟夫自动化科技做出了以下检测方案:

一、产品情况简述:汽车线束含有铜材冲制而成的接触件端子与中间包裹电线。

二、产品测试位置:接触件端子及包裹线束。

三、产品检测方法及过程:

1.检测方法:采用正负压检测方式，三通道抱夹检测工装。

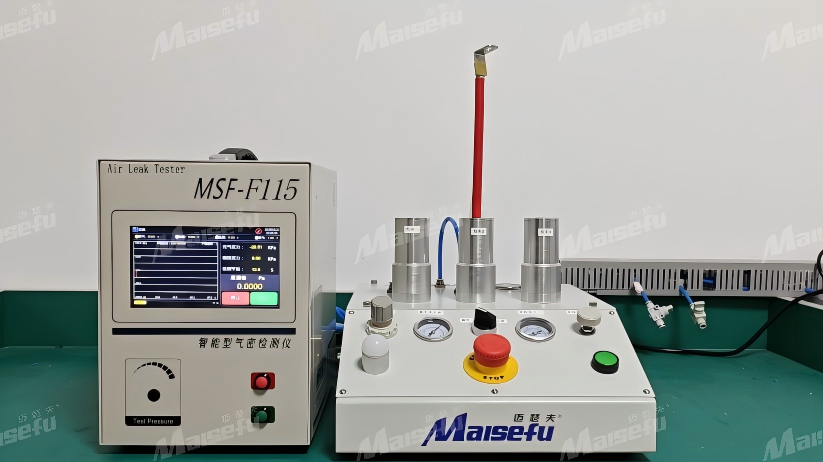

2.使用设备:迈瑟夫差压式气密性防水测试仪，型号MSF-F115。

3.检测方案及过程:

   根据线缆的形状制作1:1的抱夹气路工装，利用正负压检测原理精准往每个通道内的线缆内部输送压力（建议输送压力±50KPa，具体压力值视产品而定)。用密封圈密封中间线束部分，由定量储气精准向腔体内部输送压力，确保腔体内部充满了压力后停止输送压力。经过腔体内部稳压，平复腔体内部压力波动，避免引起传器采样结果不准确。最终，迈瑟夫智能气密性检测仪会通过腔体内部压力值是否变化，变化量值，从而判断产品是否漏气及泄漏量多少。

   迈瑟夫差压式气密性检测仪积累多年防水检测、IP防水等级检测经验，传感器精度高达F.S 0.05%，量程范围在±50—10000Pa。可解决市面上大部分的产品密封性检测，最小分辨率可达0.01Pa，变持多种通讯方式、多种语言、多种检测方式支持机械/电子调压。迈瑟夫自主研发高压气动密封截止阀，大幅度提高检测精度，是一款工厂值得信赖的气密性检测设备。

4.案例检测视频:
